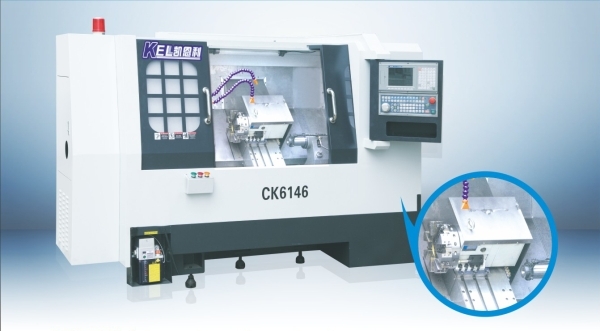

CKX6146C-W排刀帶尾座
詳細內容
|
CKX6146C—W (排刀帶尾座機）∠45斜床身高配置表 |
|||
|
一、 |
主要技術參數 |
||
|
序號 |
項目名稱 |
單位 |
項目參數表 |
|
※※ |
移動范圍 |
|
|
|
1、 |
行程（X/Z） |
㎜ |
720/580 |
|
2、 |
設定單位（X/Z） |
㎜ |
0.001 |
|
3、 |
速度移動（X/Z） |
m/min |
18/20（30/30可選） |
|
※※ |
加工范圍 |
|
|
|
４、 |
床身上回轉直徑 |
㎜ |
Φ350 |
|
５、 |
加工直徑 盤件/軸件 |
㎜ |
Φ300/φ90 |
|
６、 |
棒料直徑 |
㎜ |
Φ45 |
|
７、 |
加工外圓長度 |
㎜ |
420 |
|
※※ |
主軸 |
|
|
|
８、 |
主軸端部形式 |
|
A2-5 |
|
９、 |
主軸通孔直徑 |
|
Φ56 |
|
１０、 |
主軸轉數級數 |
級 |
無 |
|
１１、 |
主軸轉數范圍 |
r.p.m |
45-4500（設計時：理論6000-8000） |
|
１２、 |
主軸中心高 |
mm |
50 |
|
※※ |
電機 |
|
|
|
1３、 |
主電機功率 |
kw |
4/5.5(可選） |
|
14、 |
進給電機 |
kw |
0.85/1.3/1.5(可選） |
|
※※ |
刀具 |
|
|
|
15、 |
刀架裝刀量 |
把 |
8把排刀 |
|
16、 |
外圓方刀尺寸 |
㎜ |
20×20 |
|
17、 |
內孔鏜刀尺寸 |
㎜ |
φ20 |
|
※※ |
尾座 |
|
|
|
18、 |
尾座錐度 |
|
M14 |
|
19、 |
尾座套筒 |
|
Φ70 |
|
20、 |
尾座行程 |
㎜ |
100 |
|
※※ |
其它 |
|
|
|
21、 |
定位精度 |
mm |
0.005 |
|
22、 |
重復定位精度（X/Z/Y）恒溫下 |
㎜ |
0.003 |
|
23、 |
床身結構 |
|
45度 |
|
24、 |
總裝機空量約 |
kw |
9 |
|
25、 |
機床凈重 |
Kg |
2600 |
|
26、 |
外形尺寸（長×寬×高） |
㎜ |
1800×1270×1600 |
|
二、 |
主要材料清單 |
||
|
1、 |
主軸電機 |
上海森力瑪/德驅池4KW變頻電機—(根據產品加工要求，可選配） |
|
|
|
主軸變頻調速器 |
T4-5.0GB |
|
|
2、 |
主軸軸承 |
日本原裝NSK或德國FAG精密級軸承—(根據產品加工要求，可選配） |
|
|
3、 |
數控系統 |
北京KND、臺灣寶元、新代(注:可選日本三菱或發那科) |
|
|
4、 |
伺服系統（驅動器+電機） |
日本安川0.85KW/1.3KW，邁信1.3KW/1.5KW |
|
|
5、 |
X、Z軸滾珠絲桿 |
臺灣銀泰或上銀P3級重負荷滾珠絲桿（φ25） |
|
|
6、 |
X、Z軸直線導軌 |
臺灣銀泰或上銀P級重負荷直線導軌 |
|
|
7、 |
X、Z軸軸承 |
日本原裝NSK或德國FAG精密級軸承—(根據產品加工要求，可選配） |
|
|
8、 |
刀架形式 |
排刀式 |
|
|
9、 |
液壓回轉油缸 |
臺灣回轉油缸 |
|
|
10、 |
液壓站 |
臺灣變量油泵、液壓電機、液壓電磁閥+風冷系統 |
|
|
11、 |
電腦潤滑系統 |
河谷 |
|
